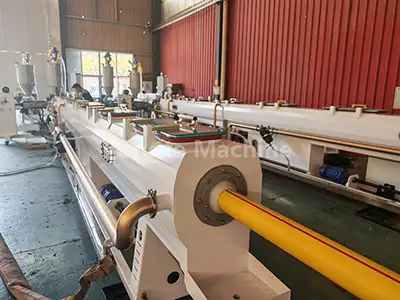

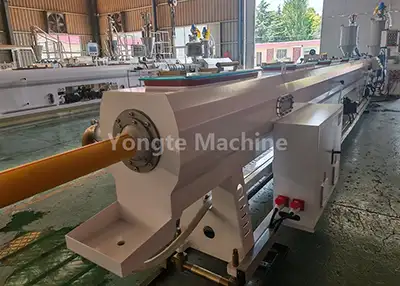

75-160 мм PPR құбырларын өндіруге арналған машина

Yongte берік 75-160 мм PPR құбырларын өндіру машинасы шағын диаметрлі полиэтилен құбырларын жасауға арналған күрделі, мамандандырылған экструзия желісін білдіреді. Бұл құбырлар әсіресе ауыз сумен жабдықтау, канализация және электр құбырлары жүйелерін қамтитын қолданбалар үшін қолайлы. Құрылғы тұрғын үйлерді сумен жабдықтау және су бұру жүйелерінде, коммуналдық инфрақұрылым жобаларында және ірі ауылшаруашылық суару желілерінде кеңінен қолданылады. Ол диаметрі 75-тен 160 мм-ге дейінгі PPR құбырларының тұрақты өндірісін қамтамасыз ететін оңтайландырылған бұрандалы дизайнмен біріктірілген жоғары тиімді бір бұрандалы экструзия технологиясын қолданады. Бұл жабдықтың толық автоматтандыру мүмкіндіктері бар, энергия тиімділігімен жұмыс істейді және үнемі жоғары өнім сапасын қамтамасыз етеді.

Процесс ағыны

PPR шайыры + түсті мастер-бет → араластыру → вакууммен беру → кептіру → экструдерді пластификациялау (180-210℃) → қалыптау → вакуумды калибрлеу → көп сатылы бүріккіш салқындату → лазерлік басып шығару → тарту күші → бекітілген ұзындықты кесу → дайын өнім

Өнім параметрі

Негізгі компоненттер

1. Материалды беру және кептіру жүйесі	PPR шикізаты ылғалды кетіру үшін вакуумды фидер арқылы экструдердің кептіру бункеріне автоматты түрде жеткізіледі, ылғалдылық 0,1% төмен деңгейде сақталуын қамтамасыз етеді. Бұл процесс көпіршікті ақауларды тиімді жояды және тегіс экструзия операцияларын қолдау үшін тұрақты өнім сапасына кепілдік береді.

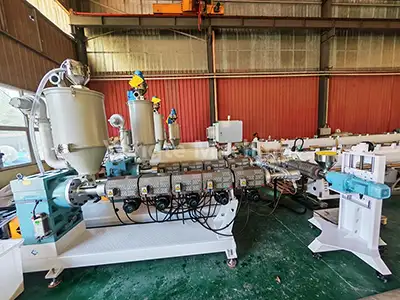

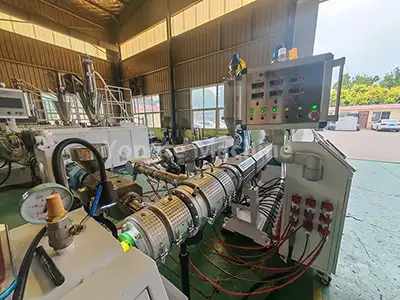

2. PPR құбырлы экструдер	SJ75/33 жоғары тиімді бір бұрандалы экструдермен жабдықталған жүйе 75 кВт қуат үнемдейтін сервомоторды (қуатты тұтынуды шамамен 20%-ға азайтуға қол жеткізеді), тікелей жетекті беріліс қорабын, 38CrMoALA легирленген болаттан жасалған тозуға төзімді бұрандалы бөшкені (термиялық өңдеуден өтіп, біріктірілген) біріктіреді. Omron жоғары дәлдіктегі температураны басқару жүйесі. Бұл конфигурациялар жиынтықта материалдың тұрақты балқуын, біркелкі экструзия қысымын және тұрақты өнім сапасын қамтамасыз етеді.
3. Белгілеу сызығының экструдері	Құбырларды таңбалау үшін SJ25 экструдер қабылданады, бұл тұтынушылар талап ететін бір немесе бірнеше таңбалау сызықтарын конфигурациялауға мүмкіндік береді.
4. Мамандандырылған PPR құбыр қалып	Құбыр қабырғасының тұрақты қалыңдығын және құрылымдық тұтастығын қамтамасыз ететін материалды біркелкі экструзиялауды жүзеге асыру үшін кәрзеңке немесе спираль түріндегі қалып басы қолданылады.

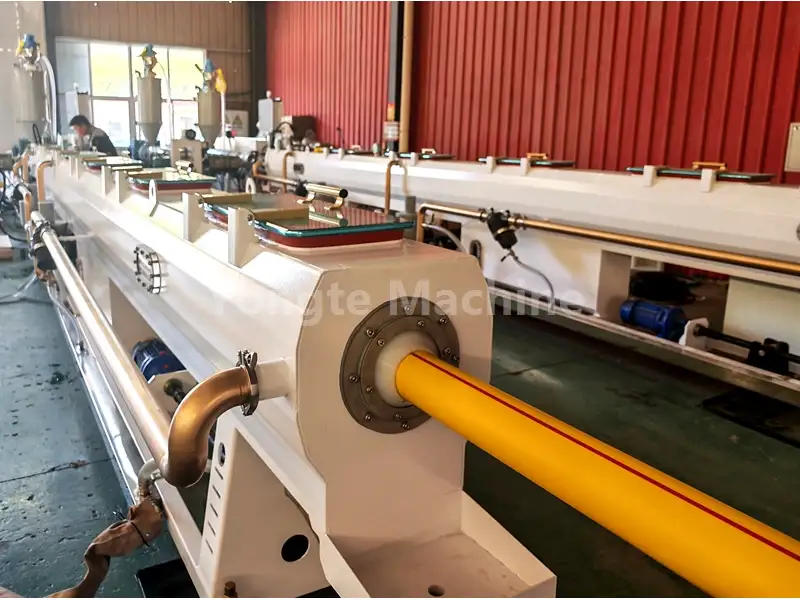

5. Вакуумдық калибрлеу цистернасы	Экструдталған құбыр дайындамалары вакуумдық адсорбция арқылы дәл калибрлеуден өтеді (вакуум деңгейі 0,06–0,08 МПа). Резервуарда көп аймақты вакуумды басқару жүйесімен және тиімді суды салқындату жүйесімен жабдықталған тағамдық тот баспайтын болаттан жасалған құрылым бар. Ол жоғары жылдамдықтағы өндіріс кезінде құбырдың дөңгелектігін, бетінің тегіс болуын және өлшемдік дәлдік талаптарының сақталуын қамтамасыз етеді.

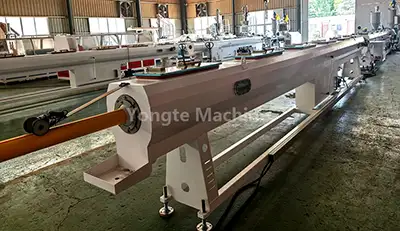

6. Бүріккіш салқындату ыдысы	Көп сатылы бүріккіш салқындату технологиясын қолдана отырып, резервуар құбырларды жылдам және біркелкі салқындату үшін су температурасын 20 ° C-тан төмен ұстайды. Тот баспайтын болаттан жасалған, ол тамаша коррозияға төзімділікке ие және ұзақ мерзімді тұрақты жұмысты қамтамасыз етеді.

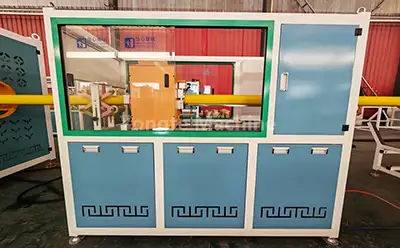

7. Тартатын тартқыш машина	Тарту жылдамдығы 3-тен 15 м/мин аралығында. Дәл басқару жүйесімен жабдықталған ол тарту процесі кезінде тұрақты кернеуді сақтайды, құбырдың деформациясын тиімді болдырмайды және дайын өнімнің өлшемдік дәлдігі мен біркелкі ұзындығын қамтамасыз етеді.

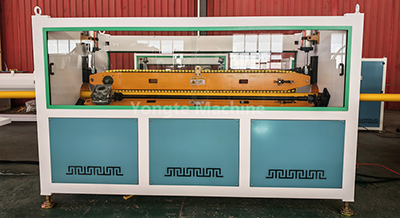

8. Планетарлық кескіш	Ол шағын және орташа диаметрлі PPR құбырлары үшін автоматты түрде бекітілген ұзындықты және чипсіз кесуді жүзеге асырады, бұл тегіс және бұрғысыз кесу жиектерін, дәл ұзындық дәлдігін және өндіріс кезінде материалдың минималды қалдықтарын қамтамасыз етеді.

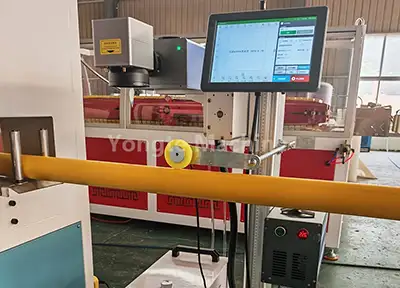

9. Лазерлік баспа машинасы	Ол шығын материалдарын қажет етпейтін және анық және ұзақ таңбалау нәтижелерін қамтамасыз ететін өнімнің техникалық сипаттамаларын және топтама туралы ақпаратты нақты уақытта басып шығару үшін лазерлік технологияны пайдаланады.

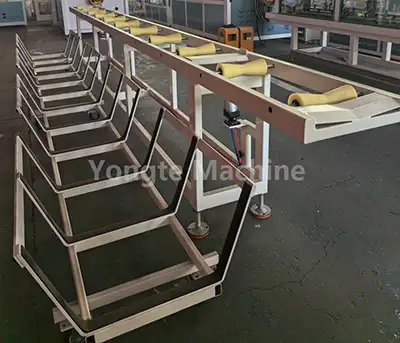

10. Жинақтау сөресі	Ол дайын құбырларды реттелетін қабаттасу биіктігі мен қабат санымен реттелген түрде автоматты түрде жинайды. Сырғымауға қарсы берік құрылымы бар ол сақтау тиімділігін оңтайландырады және дайын өнімді ыңғайлы өңдеуді жеңілдетеді.
11. Электрмен басқару жүйесі	ABB жиілік түрлендіргіштерін, Siemens контакторларын, Omron температура реттегіштерін және Inovance серво драйверлерін қоса, жоғары сапалы электр компоненттерімен жабдықталған. Қосымша конфигурацияларға бүкіл өндіріс желісінің сенімді және қауіпсіз жұмысын қамтамасыз ететін интеллектуалды температураны басқару жүйесімен және дабылдан қорғау жүйесімен біріктірілген PLC сенсорлық экранды басқару жүйесі кіреді.

Өнімді қолдану

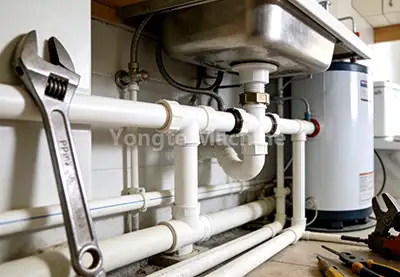

75-125 мм PPR (кездейсоқ сополимерлі полипропилен) құбыры, дәстүрлі мырышталған және мыс құбырларға экологиялық таза және серпімді балама, кеңінен қолданысқа ие болды. Оның улы емес және иіссіз құрамы, жоғары температураға төзімділігі, коррозияға төзімділігі және жоғары жылу оқшаулауын қамтитын негізгі атрибуттары оны жаһандық сумен жабдықтау, дренаж, жылыту жүйелерінде және өнеркәсіптік сұйықтықты тасымалдау секторларында таңдаулы нұсқа ретінде алдыңғы қатарға шығарды.

Yongte машинасының артықшылықтары - ізгілендірілген механикалық дизайн және берік сапа

Көптеген жылдар бойы инновациялар мен сапаға назар аударғаннан кейін біз пластикалық құбырлар үшін жоғары берік, тозуға төзімді материалдарды қолданамыз. Дәлдікпен соғылған және қатаң сынақтан өткен біздің машиналар жоғары жиілікті пайдалану тозуына және қоршаған ортаның қатал эрозиясына қарсы тұрады.

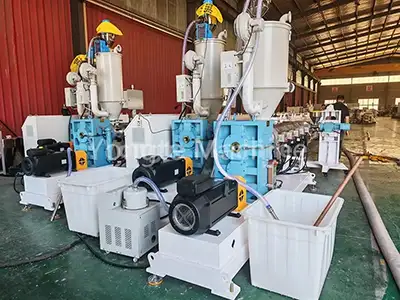

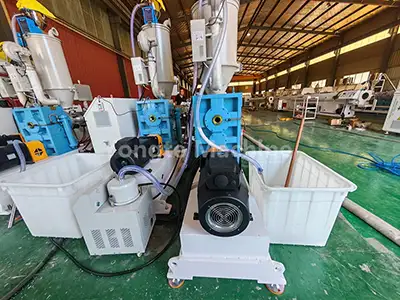

Жоғары моментке төзімді беріліс қорабы | Жоғары тиімді сервомотор	Берілістің жоғары тиімділігімен, күшті жүк көтергіштігімен, тұрақты өндірісімен, кеңістікті үнемдейтін қондырғымен, ағып кетпейтін тығыздағышпен, тамаша жылуды таратумен және оңай техникалық қызмет көрсетумен мақтана алатын жоғары сапалы тік тікелей қосылатын беріліс қорабымен жабдықталған. Инновациялық сервоқозғалтқыш дәл жылдамдық/моментті басқару, жылдам әрекет ету, төмен діріл/шу, ұзақ қызмет ету мерзімі және төмен техникалық қызмет көрсету құны арқылы қуат тұтынуды 15-20%-ға азайтады. Жылдамдықты/шығысты интеллектуалды басқару әртүрлі жағдайларда бірқалыпты жұмыс істеу үшін тұрақты қуат шығысын қамтамасыз етеді.

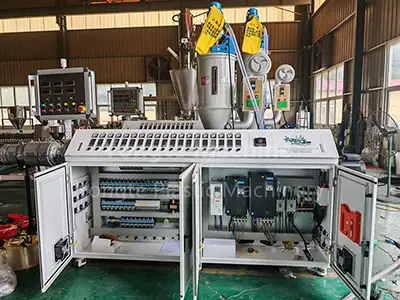

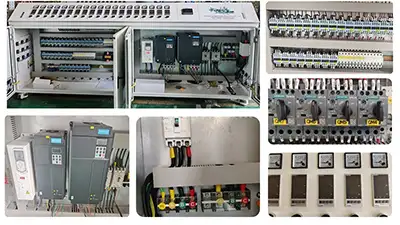

Жоғары автоматтық операциялық жүйе | Жетілдірілген электрлік басқару жүйесі	Толық 75-160 мм PPR құбырын өндіру машинасы автоматты беруді, температураны бақылауды, кесуді және жинақтауды қоса алғанда, жоғары автоматтандыруды ұсынады. Қосымша автоматты материал араластыру/мөлшерлеу жүйелері толық автоматтандыруды қамтамасыз етеді; servo-PLC интеграциясы қосымша жылдамдықты автоматты түрде синхрондауды реттеуге мүмкіндік береді. ABB инверторларымен, Siemens/Schneider контакторларымен, Omron температура реттегіштерімен және Siemens PLC құрылғыларымен жабдықталған. Кабельдер анық белгілермен ұқыпты орналастырылған. Жетілдірілген интеллектуалды электр шкафы тиімділікті арттыру үшін реттелетін жұмыс режимдерін қолдай отырып, оңай жұмыс істеуге және параметрлерді дәл реттеуге мүмкіндік береді.

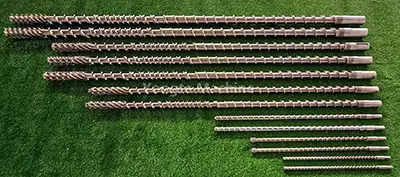

Қатты болат пластинадан жасалған берік машина негізі | Тозуға төзімді бұранда және бөшке	Машина негізі: Қатты болат табақтар (CNC кесілген/дәлдік/баланс үшін жылтыратылған, 20+ жыл төзімділік). Тот баспайтын материалға/суға тиетін бөліктерге арналған 304 баспайтын болат. Биметалл бұрандалар/SKD бөшкелері: тозуға төзімділігі жоғарылатылды/өмір мерзімі (тозуы жоғары материалдармен жұмыс істейді). Оңтайландырылған геометрия біркелкі сапа үшін балқыту/араласу тиімділігін арттырады. Өндірістен кейінгі ұнтақ жабыны сыртқы түрін, тот басуға төзімділігін және түс біркелкілігін жақсартады. Электростатикалық тозаңдатылған термореактивті ұнтақ тығыз сызаттарға төзімді қабат қалыптастыру үшін жоғары температурада қатып қалады; зауыттық сәйкестік және қатал қоршаған ортаға төзімділік үшін бірнеше RAL түстері қол жетімді.
Кәсіби сынақ және орнату қызметтері| 3 жылдық кепілдік және өмір бойы қызмет көрсету	Кәсіби сынақ және орнату қызметтері ең жоғары өнімділікті қамтамасыз етеді. Тәжірибелі техниктер жұмыс орнында тестілеуді жүргізеді, тиімділікті оңтайландыру үшін параметрлерді реттейді және өндірістік желіні үздіксіз біріктіру үшін кешенді орнату нұсқауларын береді. Үздіксіз өндірісті қамтамасыз ету үшін біз жан тыныштығы үшін машинаның барлық негізгі компоненттерін қамтитын 3 жылдық кепілдік береміз. Кепілдіктен кейін біз өмір бойы техникалық қолдау көрсетеміз, соның ішінде: • Кез келген сұрауларға сұраныс бойынша техникалық қолдау көрсету • Қолайлы құны бар түпнұсқа ауыстыру бөлшектері • Сіздің бизнесіңіздің өсуіне қолдау көрсету үшін машинаға техникалық қызмет көрсету бойынша маманның нұсқауы

Сәтті жағдайлар

Yongte жоғары сортты, инновациялық пластикалық құбыр машиналарын жасауға маманданған. Үздіксіз техникалық жақсартуларды қолдана отырып, оның 75-160 мм PPR құбырларын өндіру машинасы ішкі және халықаралық нарықтарда кеңінен танымал болды.
