1200 мм ПВХ жұқа қаңылтыр экструзия сызығы

Өнімге шолу

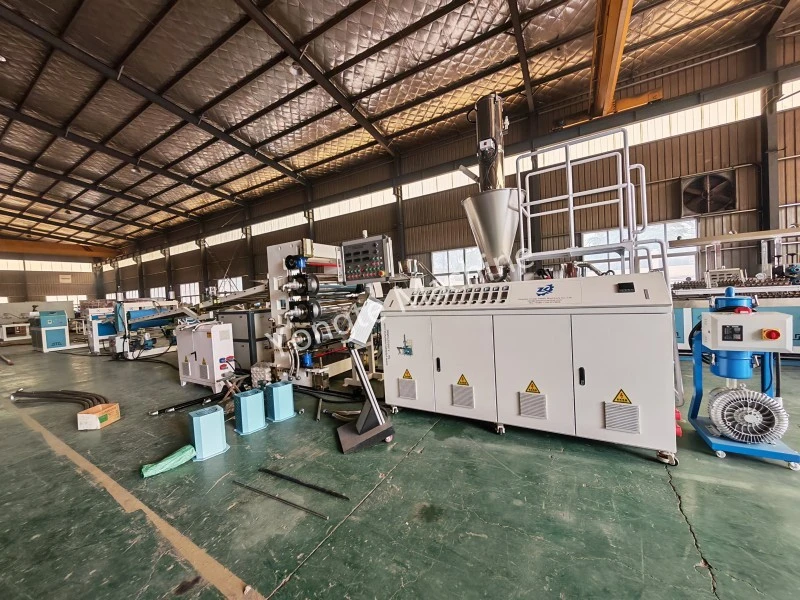

Yongte 1200 мм ПВХ жұқа қаңылтыр экструзия желісі қатты және жартылай қатты ПВХ жұқа қаңылтырын өндіру үшін арнайы әзірленген. Ол біркелкі қалыңдықты, тегіс бетті және ұзақ мерзімді тұрақты жұмысты қамтамасыз ететін жоғары айналу моменті бар конустық қос бұрандалы экструдерді, дәлме-дәл үш орамды каландрлау қондырғысын, автоматты температураны басқару жүйесін және интеллектуалды беру жүйесін біріктіреді. Дәл сервомен басқарылатын экструзияны басқаруды және оңтайландырылған бұранда дизайнын қоса алғанда, меншікті озық технологияны пайдалана отырып, біздің ПВХ жұқа қаңылтыр экструзия желісі минутына 10 метрлік әсерлі өндіріс жылдамдығына қол жеткізеді, сонымен бірге қалыңдығы ±0,02 мм шегінде тұрақты төзімділікті сақтайды.

Негізгі техникалық параметрлер

Жабдықтардың толық тізімі мен суреттері

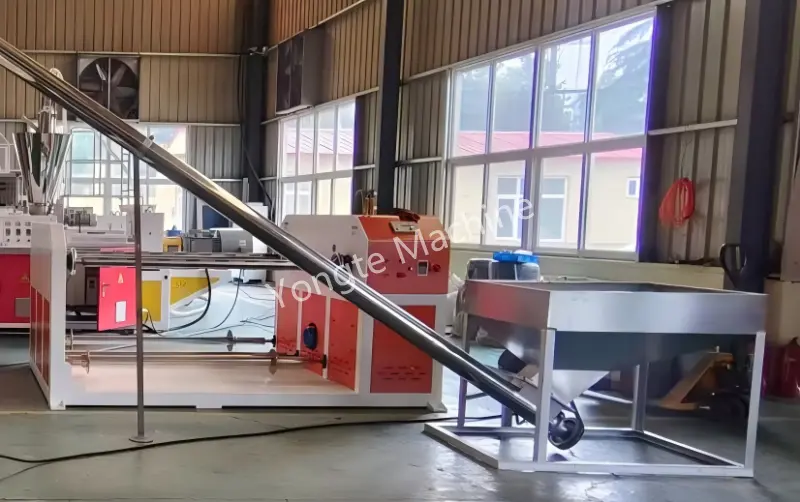

Автоматты материал тиегіш: 304 тот баспайтын болаттан жасалған автоматты бұранда беру, тұрақты беру және шаңсыз қоршаған ортаны қорғау.

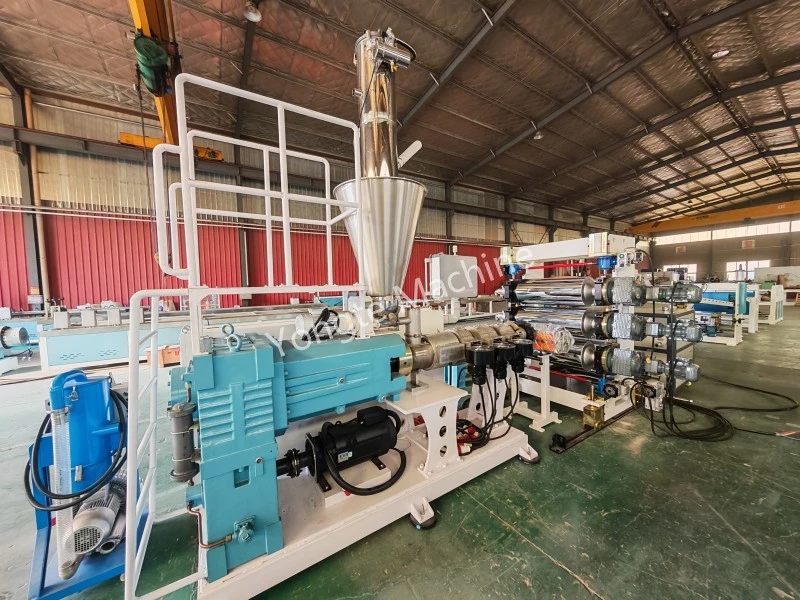

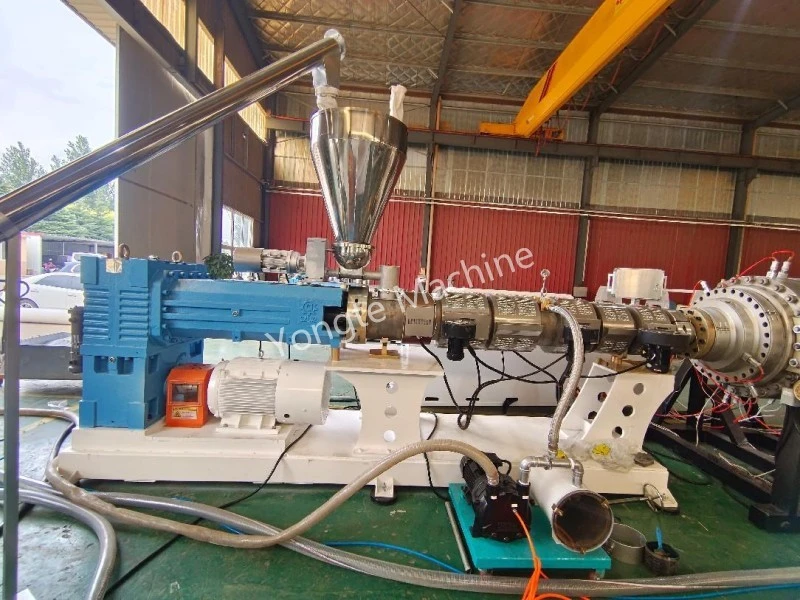

Конустық қос бұрандалы экструдер: SJSZ80/156 жоғары айналу моменті бар негізгі экструзия машинасында 22:1 L/D қатынасы бар 156 мм үлкен диаметрлі бұранда бар, бұл төмен ығысу кернеуін сақтай отырып, ерекше пластиктену тиімділігін қамтамасыз етеді - ПВХ-ның ыстыққа сезімтал қасиеттері үшін арнайы оңтайландырылған. Шыңдалған легірленген бұрандалы бөшкемен (HRC 58-62) және дәл өңделген тасымалдау элементтерімен жабдықталған ол балқыманың біркелкі араласуын және тұрақты қысымның шығуын қамтамасыз етеді, тіпті ұзартылған өндірістік циклдар кезінде де материалдың тозуын тиімді болдырмайды. Экструдердің серво жылдамдықты басқару жүйесі (55 кВт сервоқозғалтқыш) кальций карбонаты және қоспалары бар қатты, жартылай қатты және модификацияланған сорттарды қоса алғанда, әртүрлі ПВХ құрамдарын қабылдай отырып, 5-тен 35 айн / мин аралығындағы жылдамдықты қадамсыз реттеуге мүмкіндік береді.

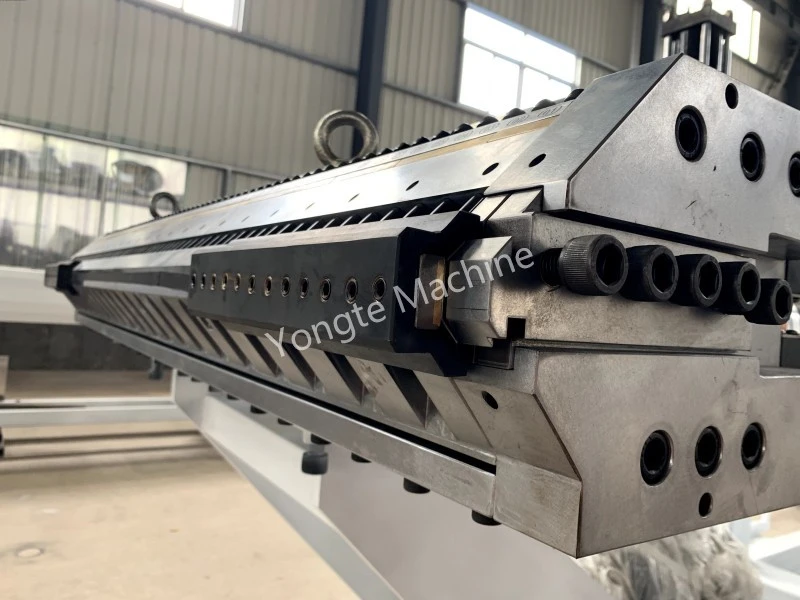

T-түрі: ені 1200 мм ілгіш типті қалып, қалыңдығы 0,4–2 мм болатын дәл қалыптау.

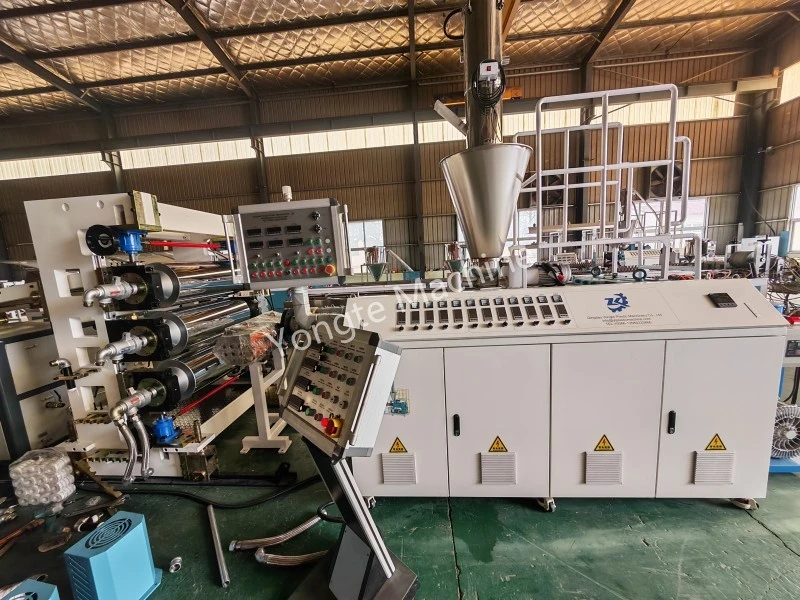

Үш орамды каландрлеу құрылғысы: дәлдікпен сөндіру және шынықтыру өңдеуі бар тігіссіз болат түтіктерге ие, роликтің беті HRC≥62 қаттылыққа және Ra≤0,2 мкм айна қабатына жетеді, бұл ерекше тозуға төзімділік пен парақ бетінің сапасын қамтамасыз етеді. Серво басқарылатын саңылауларды реттеу жүйесімен жабдықталған (жауап беру уақыты ≤0,1 с), ол ±0,01 мм шегінде қайталану мүмкіндігімен микрон деңгейіндегі қалыңдықты басқаруға (реттеу диапазоны 0,4–2 мм) мүмкіндік береді. Айналымдағы жылу тасымалдағыш майды пайдаланатын үш аймақтық роликтің температурасын басқару жүйесі роликтің бүкіл ұзындығы бойынша (жұмыс ені 1200 мм) ±1℃ дәл температура тұрақтылығын сақтайды, термиялық деформацияны жояды және парақтың біркелкі салқындатылуын қамтамасыз етеді. Әрбір ролик жылдамдыққа (5–35 айн/мин) және қысымға (0–150Н/см) дербес реттеледі, әр түрлі ПВХ құрамдары мен қалыңдық талаптарын ескере отырып, дайын парақтағы ішкі кернеуді азайтады.

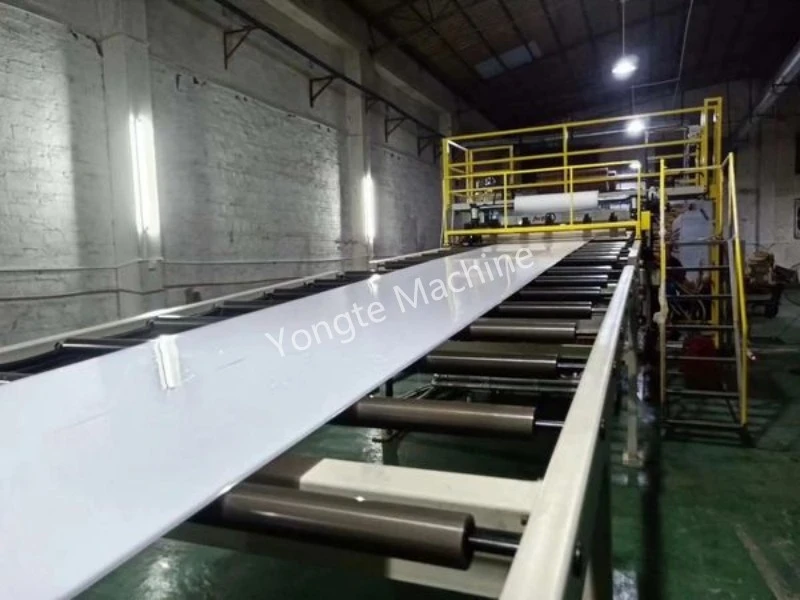

Салқындатқыш кронштейн: біркелкі салқындату және деформацияға қарсы 6 м тот баспайтын болаттан жасалған роликті конвейер кронштейні.

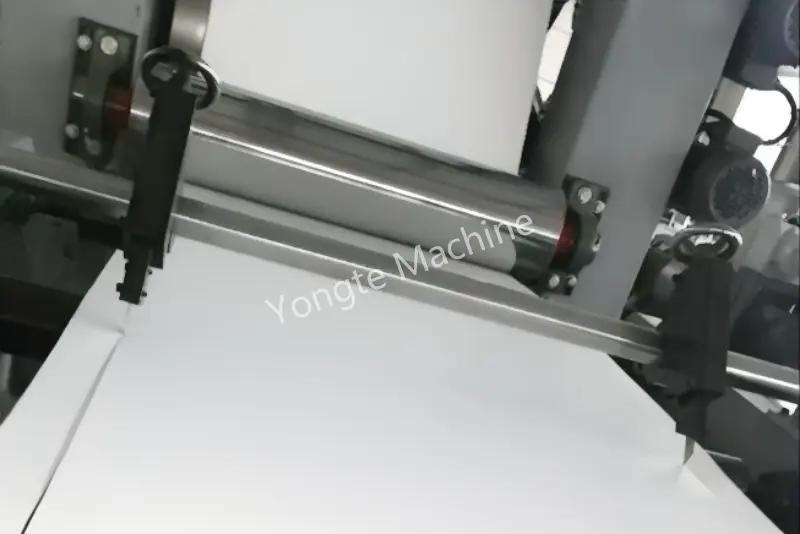

Онлайн автоматты жиектерді кескіш: онлайн автоматты жиектерді кесу, жоғалтуды азайту үшін орталықтандырылған қалдықтарды қайта өңдеу.

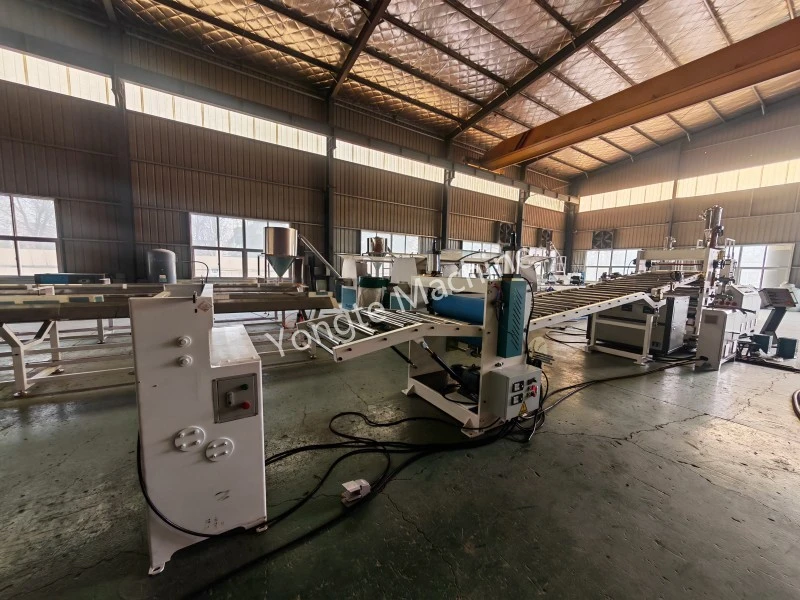

Тасымалдау құрылғысы: қос резеңке роликті серво тарту, тұрақты жұмыс және тұрақты кернеу.

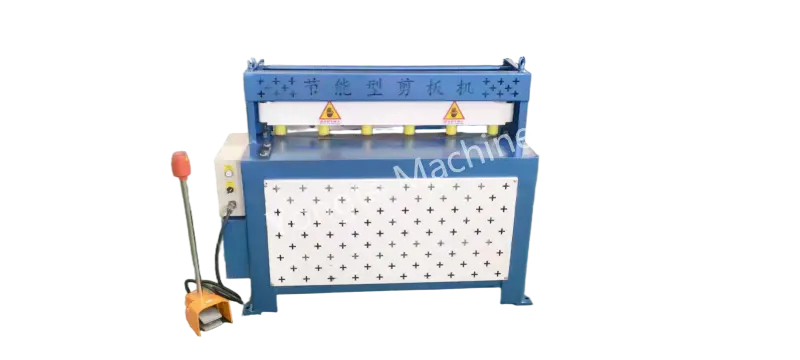

Автоматты кесу машинасы: ол ПВХ жұқа қаңылтырын қажетті ұзындықтағы бөліктерге кесуге болады, содан кейін ПВХ парағы бірге жиналуы керек. бұл кескіш машина жоғары жылдамдықты және автоматты кесуге арналған сервомотормен жабдықталған. кесу жиегі ешбір зақымсыз

Зияткерлік электр басқару жүйесі: Omron температура бақылауы, ABB инверторы, Inovance сервосы, Siemens/Schneider контакторы; нақты уақыттағы бақылауға және барлық параметрлерді бір рет басу арқылы реттеуге арналған қосымша PLC + 10 дюймдік HMI сенсорлық экраны.

Негізгі артықшылықтар

1. Жоғары айналу моменті және тамаша пластиктену: сегменттелген бөшке, ​​дәл температураны бақылау және оңтайландырылған бұранда конфигурациясы біркелкі араластыруды және әртүрлі формулаларды тұрақты өндіруге жарамды жеткілікті пластиктенуді қамтамасыз етеді.
2. Тұрақты және жоғары жылдамдықты шығыс: 15–30 м/мин сызықтық жылдамдығы (қалыңдығы бойынша реттеледі), тұрақты шығыс және төмен қуат тұтынуы бар қуатты жетек жүйесі.
3. Ультра дәлдікпен қалыңдықты басқару: үш орамды сервоаралық саңылауларды басқару + ішкі роликтің айналымын салқындату, қалыңдығы 600 мм бүкіл ені бойынша ± 0,03 мм төзімділікпен және ақаусыз тегіс бетпен.
4. Ақылды және тұрақты азықтандыру: салмақ жоғалтуды өлшейтін азықтандыру + жабық циклді кері байланыс, нақты шикізат қатынасы, құрамның ауытқуы мен қалдықтарын азайтады.
5. Зияткерлік орталық басқару: 10 дюймдік HMI сенсорлық экраны балқыма қысымы, роликтің температурасы және парақ қалыңдығы сияқты негізгі деректерді бір рет басу арқылы параметрді реттеу және оңай басқару арқылы нақты уақыт режимінде бақылайды.
6. Мінсіз салқындату және қалыптау: реттелетін ауа пышағын салқындату конвейері + кернеуді басқару жүйесі, деформациясыз немесе деформациясыз толық пішінді қамтамасыз етеді.
7. 24/7 үздіксіз жұмыс: жылдам ауыстырылатын штамптар және оңай тазалауға болатын ролик жүйесі материалды немесе техникалық сипаттаманы өзгерту кезінде тоқтау уақытын азайтып, үлкен сериялы үздіксіз өндіріс қажеттіліктерін қанағаттандырады.
8. Ықшам және кеңістікті үнемдейтін: ықшам орналасу, кеңістікті үнемдейтін, ақылға қонымды техникалық қызмет көрсету арналары, күнделікті техникалық қызмет көрсетуге ыңғайлы.
9. Толық сатудан кейінгі қолдау: жабдықтың ұзақ мерзімді және сенімді жұмысын қамтамасыз ету үшін орнында орнату, операторды оқыту және қосалқы бөлшектерді жеткізу сияқты толық циклді қызметтерді көрсетіңіз.

Қолданба

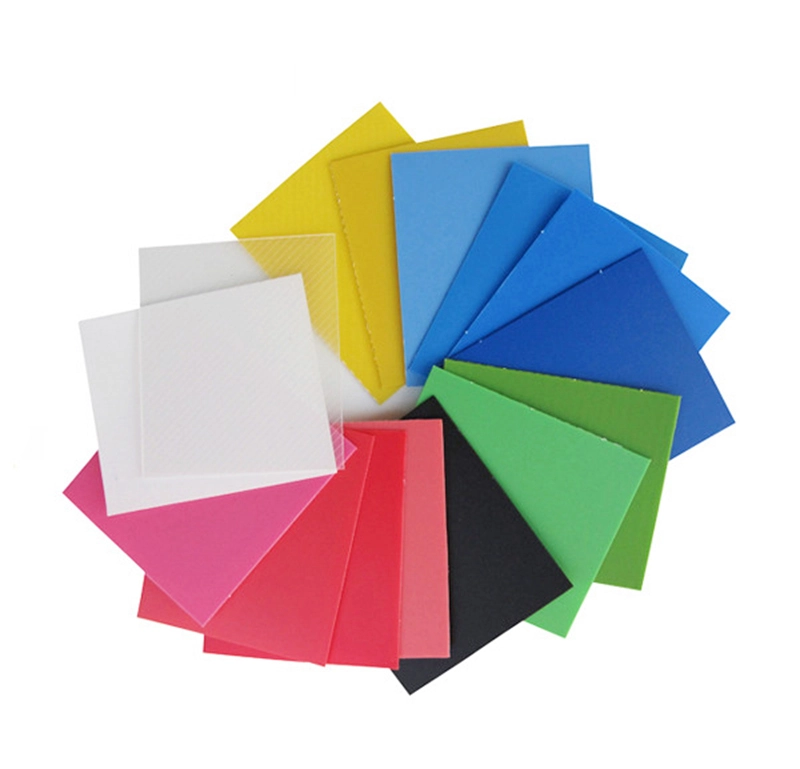

Жоғары сапалы ПВХ жұқа қаңылтыр материалдарын өндіру үшін арнайы әзірленген және оңтайландырылған, нәтижесінде алынған дайын өнімдер әртүрлі қолданбаларда сенімді байланыстыруды қамтамасыз ететін ерекше және берік адгезия қасиеттерін көрсетеді. Олар сонымен қатар қоршаған ортаның стресс факторларына төтеп бере алатын және уақыт өте келе тұтастықты сақтай алатын тамаша беріктік пен ұзақ мерзімді өнімділікті көрсетеді. Сонымен қатар, бұл өнімдер тегіс, дәйекті және көрнекі тартымды бетті қамтамасыз ететін тамаша және тазартылған сыртқы түрімен мақтана алады. Бұл біріктірілген атрибуттар жоғары сапалы жиһаз өндірісі зауыттары белгілейтін қатаң сапа стандарттары мен қатаң талаптарды толығымен қанағаттандырады және асып түседі, бұл оларды премиум жиһаз өндірісі үшін тамаша таңдау жасайды.
