Yongte Extruder электрлік басқару шкафы сапа мен дизайнды оңтайландырды

Yongte Extruder электрлік басқару шкафы: артықшылықтары мен негізгі мүмкіндіктері

Жалпы құрылым және орналасу

Пластикалық экструдерлерге арналған Yongte электрлік басқару шкафы     арнайы  Yongte  пластикалық экструзия желілері үшін                   жасалған                                                                                                                                                                                                    Пластикалық экструдерлерді басқару. Ол қуатты бөлуді, логикалық басқаруды, сигнал беруді және бүкіл экструзия жүйесі үшін қауіпсіздікті қорғауды қамтамасыз етеді.

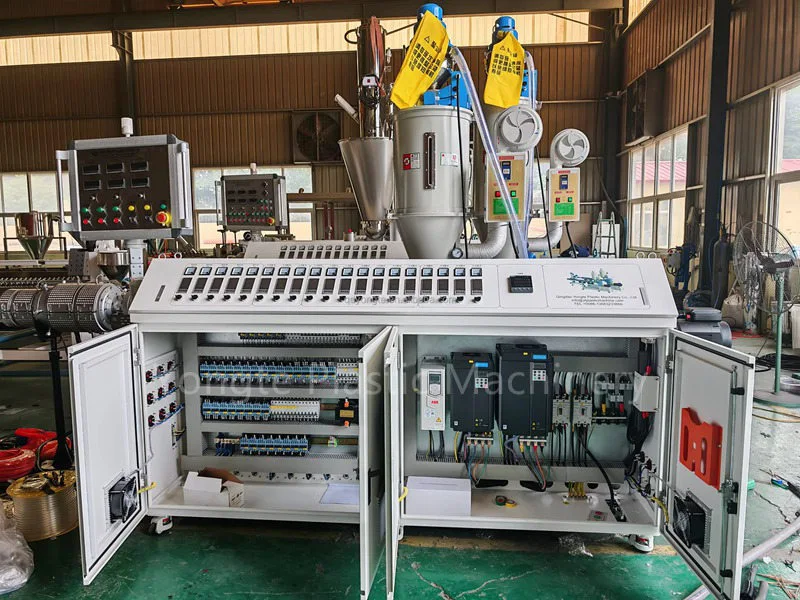

Орналасу дизайнының маңызды сәттері

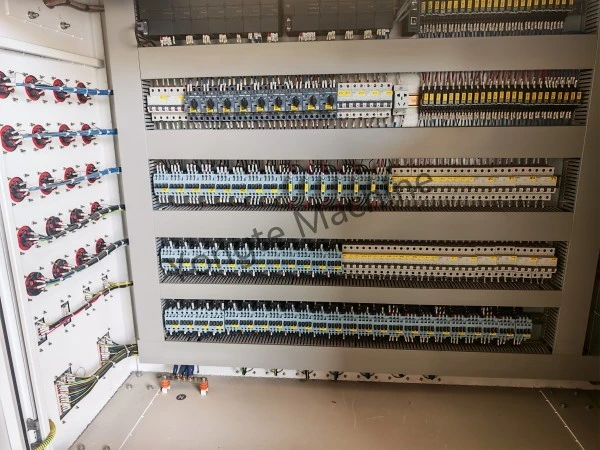

- Қабатты модульдік орналасу: шкафта төмендегідей жоғарыдан төмен   реттелген көп қабатты                          төмен                                                                                              орналасуы                                    |

- жоғарғы қабат: PLC және басқару модульдері; терминал блоктары (сигнал өткізгіштер аймағы)

- Ортаңғы қабат: Негізгі ажыратқыштар, тармақтық ауа ажыратқыштары, контакторлар/релелік топтар

- Төменгі қабат: Жоғары тығыздықтағы аралық релелер; терминал блоктары (енгізу/шығару сигналының аймағы)

- Сол жақ: кабель кіріс/шығыс терминалдары; жерге қосу және потенциалды теңестіру терминалдары

- Қуат пен басқару тізбектерін аймақтарға бөлуді және физикалық бөлуді тазалау: Электромагниттік кедергілерді жою және техникалық қызмет көрсетуді жеңілдету үшін жоғары ток қуат құрамдастары (мысалы, негізгі ажыратқыштар, контакторлар) төмен вольтты басқару элементтерінен (мысалы, реле, сигналдық терминал блоктары) физикалық оқшауланған.

- Standardized Wiring & Premium Craftsmanship: All cables are color-coded (per industrial standards—red (L1), blue (L2), yellow (L3), black (neutral), and green/yellow (ground)—for power and control circuits. Terminal blocks are uniformly numbered, and wiring is orderly and secure, meeting stringent requirements for industrial electrical installations.

1. Негізгі артықшылықтар және техникалық мүмкіндіктер

Жоғары сенімділік пен қауіпсіздік

- Кешенді қорғаныс жүйесі:

Көп сатылы ауа ажыратқыштары мен автоматты ажыратқыштар негізгі қуат көзі үшін де, жеке тармақтық жүктемелер үшін де үйлестірілген шамадан тыс жүктемеден, қысқа тұйықталудан және қалдық токтан (ағудан) қорғауды қамтамасыз етеді — каскадты ақауларды болдырмайды және бүкіл жүйенің жұмысының үздіксіздігін қамтамасыз етеді.

Шкафтың сыртына жоғары вольтты ескерту жапсырмалары жапсырылған және шкафтың есігі ашылған кезде қуатты автоматты түрде кешітетін қауіпсіздік блокировкасын біріктіреді — GB/T 5226.1 және басқа халықаралық өнеркәсіптік қауіпсіздік стандарттарына толығымен  сәйкес келеді.

Статикалық разряд пен ағып кету қаупін азайту үшін барлық ішкі жабдық қоршауларының сенімді, төмен кедергімен жерлендірілуін қамтамасыз ететін жергелендірудің тәуелсіз мыс шинасы  корпустың негізіне орнатылған.

- Жоғары сапалы құрамдас таңдау:

Негізгі құрамдас бөліктер, соның ішінде автоматты ажыратқыштар, контакторлар және релелер — өнеркәсіптік деңгейдегі жетекші өндірушілерден (мысалы, Siemens, Schneider Electric, Chint) алынады, олар жиі іске қосу-тоқтату циклдары мен электромагниттік кедергілер кезінде ерекше төзімділік үшін таңдалған, экструдердің 24/7 үзіліссіз жұмысын қолдайды.

Терминал блоктары берік, дірілге төзімді қосылымдарды қамтамасыз ету үшін жоғары токты серіппелі қысқышты немесе бұрандалы типті конструкцияларды пайдаланады — ұзақ цикл, жоғары жүктеме кезінде жұмыс кезінде қопсыту, доғалану немесе термиялық деградация қаупін азайтады.

Модульділік және масштабтау

- Стандартталған модульдік дизайн:

Both power and control circuits follow standardized modular architecture, enabling rapid adaptation across diverse Yongte extruder configurations—including (single-screw, twin-screw, and models spanning various motor power ratings—and facilitating seamless integration of future production line upgrades (e.g., auxiliary feeding systems, автоматтандырылған жұмыс станциялары немесе кірістірілген сапаны бақылау).

- Кең резервтелген кеңістік:

Шкаф құрамында гравиметриялық өлшеу фидерлері, нақты уақыттағы онлайн сенсорлар немесе автоматты экран ауыстырғыштары сияқты тұтынушыға арналған талаптарды қанағаттандыру үшін енгізу/шығару сигналдары мен қуат тізбектерін икемді кеңейтуге мүмкіндік беретін терминалдық блоктың кең сақталған орындары мен орнату кеңістігі бар.

Кедергіге қарсы және жұмыс тұрақтылығы

- EMC сәйкес дизайн:

Strict physical separation between power and control wiring, use of shielded cables for sensitive signals, and an optimized grounding topology effectively suppress electromagnetic interference generated by high-power devices (e.g., inverters, motors), ensuring stable, noise-free operation of PLCs, sensors, and HMI displays.

- Жылумен басқару және қоршаған ортаға бейімделу:

Шкаф есіктері мен бүйірлік панельдерге біріктірілген желдеткіш жалюзи табиғи конвекциялық салқындатуды қамтамасыз етеді, ішкі компоненттер үшін оңтайлы жұмыс температурасын сақтайды және термиялық қартаюды болдырмайды.

Тығыздалған есіктері мен герметикалық кабель кірістері бар шаңмен жабылған шкаф дизайны шаңмен, майлы тұманмен және механикалық дірілмен сипатталатын күрделі зауыттық орталарда сенімді өнімділікті қамтамасыз етеді, осылайша құрамдастардың қызмет ету мерзімін ұзартады.

Пайдалану және техникалық қызмет көрсетудің қарапайымдылығы

- Адам мен машинаның интуитивті әрекеттесуі:

Шкафтың сыртқы жағындағы кіріктірілген сенсорлық экран оператор тақтасы нақты уақытта бақылауға және экструзияның маңызды параметрлерін (оның ішінде баррель температурасын, бұранда жылдамдығын, балқыма қысымын және шығыс жылдамдығын) оператордың тиімділігі үшін оңтайландырылған түсінікті, ыңғайлы интерфейспен бір рет түрту арқылы реттеуге мүмкіндік береді.

- Жылдам техникалық қызмет көрсету дизайны:

Барлық құрамдас бөліктер мен терминал блоктары біркелкі таңбаланған және ресми электрлік схемаларға сілтеме жасалған, бұл ақауларды жылдам диагностикалауға және шешуге мүмкіндік береді.

Қабатты физикалық орналасу техниктерге үлкен бөлшектемей-ақ ақаулы тізбектерді оқшаулауға және оларға қол жеткізуге мүмкіндік береді, бұл жоспардан тыс тоқтау уақытын айтарлықтай азайтады.

Арнайы сол жақтағы кабель кіріс аймағы кабельді қауіпсіз бекіту үшін - болашақ қайта конфигурациялауды немесе өріс модификацияларын жеңілдету үшін тәуелсіз, кернеуді жеңілдететін терминалдарды пайдаланады.

Экструдерге арнайы теңшеу

- Нақты қуат сәйкестігі:

Қуат тізбектері нақты қозғалтқыш қуатына, қыздыру жүктемесіне және Yongte экструдерлерінің қосалқы жетек талаптарына сәйкес келетіндей етіп жасалған - қыздырғыштарға, негізгі және қосалқы қозғалтқыштарға, су сорғыларына және басқа да маңызды жүктемелерге тұрақты, өзгермейтін жабдықтауға кепілдік береді - шамадан тыс жүктеме, төмен кернеу немесе фазалық тепе-теңдік тәуекелдерін болдырмайды.

- Оңтайландырылған басқару логикасы:

Preloaded extruder-specific control algorithms support segmented barrel temperature profiling, closed-loop screw speed regulation, synchronized feeding control, and intelligent fault self-diagnosis—tailored to the unique process demands of diverse thermoplastic applications, including WPC, PVC, PE, and recycled PET extrusion.

- Артық дизайн:

Критикалық тізбектер, соның ішінде негізгі жетек қозғалтқышы мен жеке жылыту аймақтарына арналған, ауыспалы жұмыс жағдайларында да жүктің өтпелі ауытқуларын қабылдап, үздіксіз, үзіліссіз өндірісті қамтамасыз ету үшін кірістірілген сыйымдылықты қамтамасыз етеді.

2. Толық экструдер жүйесімен синергия артықшылықтары

- Біріктірілген жүйелік интеграция:

Шкаф толығымен алдын ала сыммен жалғанған және экструдердің негізгі блогымен бірге зауытта сыналған. Барлық ішкі кабельдер мен функционалды іске қосу жеткізілімге дейін аяқталады — өндірістің дереу дайын болуы үшін негізгі қуат көзін тек орнында қосуды талап етеді, осылайша далалық орнату уақыты мен күрделілігін азайтады.

- Ұтқырлық және қоршаған ортаны қорғау:

Шкаф негізіне орнатылған ауыр салмақты дөңгелектер шеберхана ішінде біркелкі, құралсыз орын ауыстыруға мүмкіндік береді. Шкаф корпусы коррозияға төзімді, май өткізбейтін ұнтақпен қапталған қаңылтырды пайдаланады - өнеркәсіптік өндіріс орталарында ұзақ мерзімді төзімділік үшін жасалған.

- Брендинг және нормативтік сәйкестік:

Кабинетте Yongte брендінің логотипі мен ресми байланыс ақпараты көрнекті түрде көрсетіледі. Ол шетелдік тұтынушылар үшін жаһандық реттеу және сәйкестік талаптарын қанағаттандыру үшін CE және UL сияқты негізгі экспорттық сертификаттау стандарттарына толығымен сәйкес келеді.

Түйіндеме

Yongte экструдерінің электрлік басқару шкафы - өнеркәсіптік деңгейдегі, жоғары сенімді және қолданбалы  электрлік басқару жүйесі. Оның негізгі артықшылықтарына жатады:

✅ Қауіпсіз және сенімді: көп деңгейлі қорғаныс архитектурасы, жоғары сапалы өнеркәсіптік компоненттер және тәулік бойы жұмыс істеуге дайын болу

✅ Рационалды орналасу: модульдік, қабатты физикалық ұйым; қуат пен басқару тізбектерін қатаң бөлу; тиімді EMI азайту; жеңілдетілген техникалық қолжетімділік

✅ Жоғары масштабтау: енгізу/шығару кеңейту және қуатты жаңарту үшін кең сақталған кеңістік — дамып келе жатқан өндірістік желі қажеттіліктерін және реттелетін интеграцияларды қолдау

✅ Премиум шеберлік: стандартталған, түсті кодталған сымдар; біркелкі таңбалау; электр қондырғыларының халықаралық стандарттарына сәйкес келетін дәл құрастыру

✅ Процесстің жоғары бейімділігі: экструзияға тән басқару логикасы және артықшылық — пластикті өңдеудің әртүрлі қолданбаларында дәйекті, тұрақты өнімділікті қамтамасыз етеді

Бұл жетілдірілген басқару шкафы Yongte экструдерлерінің тұрақты, тиімді және сенімді жұмысының негізгі кепілі ретінде қызмет етеді, бұл әсіресе ағаш-пластикалық композициялық (WPC) желілерін, пластик құбырларды экструзиялауды, пластмассадан жасалған парақ пен профильді желілерді және қалдықтарды қайта өңдеу жүйелерін қоса алғанда, жоғары сенімді өндірістік орталар үшін қолайлы.
