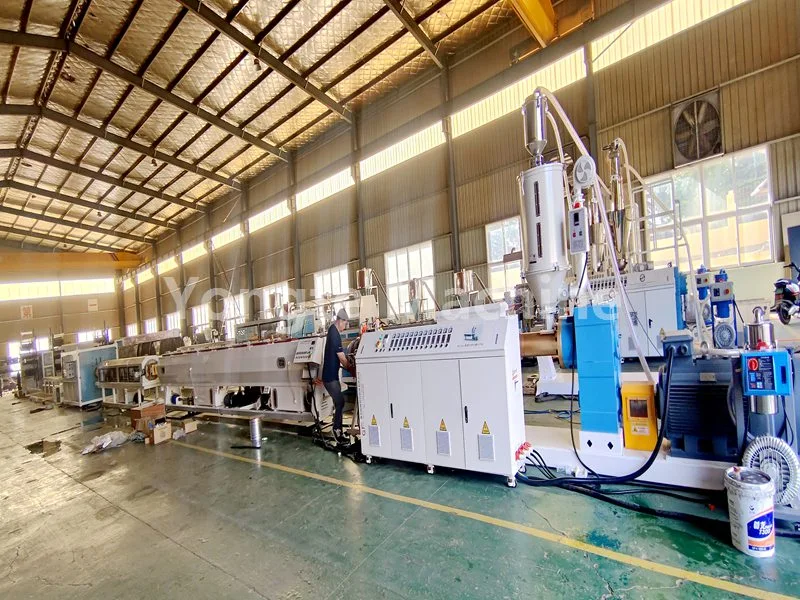

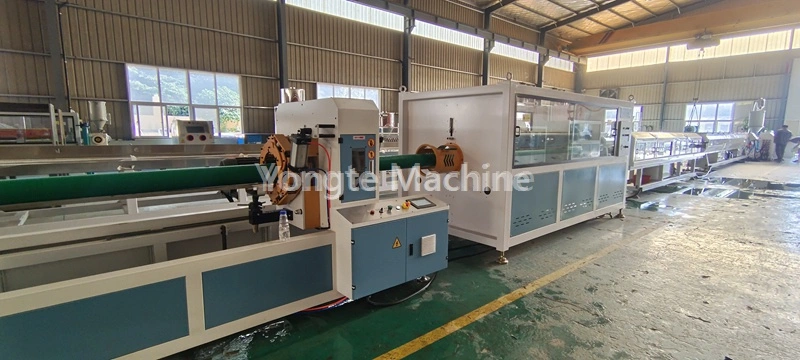

315-630 мм үлкен диаметрлі PE құбырларын жасау машинасы
Model:315-630mm
Yongte 315-630 мм үлкен диаметрлі PE құбырларын жасайтын машина - бұл қуаттылығы 500 кг / сағ болатын үлкен HDPE құбырын жасауға арналған жоғары автоматты өндірістік желі.
Yongte компаниясының 315-630 мм үлкен диаметрлі PE құбырларын жасау машинасы шикізатты араластыру, экструзия, пішіндеу, салқындату, таңбалау, кесу және дайын қабаттастыруды қамтитын PE80/PE100 шикізаты үшін арнайы әзірленген толық автоматты интеграцияланған экструзия жүйесі.
Бұл толық құбыр жасау машинасы қалалық сумен жабдықтау, газ тасымалдау, өнеркәсіптік дренаж, ауылшаруашылық суару және коммуникациялық қабық құбырларын өндірудің әлемдік стандарттарына сәйкес келеді. Оның синхрондалған тұрақты жұмысы, жоғары 350 кг/сағ экструзия сыйымдылығы және тұрақты құбыр бетінің сапасы отандық және шетелдік нарық үлесін кеңейтетін орта және ірі құбыр өндірушілері үшін өте қолайлы.
Процесс ағыны
PE шайыры + түсті мастер-бет → араластыру → вакууммен беру → кептіру → экструдерді пластификациялау (180-210 ℃) → қалыптарды қалыптастыру → вакуумды калибрлеу → көп сатылы бүріккіш салқындату → лазерлік басып шығару → тартқышты тарту → бекітілген ұзындықты кесу → дайын өнім
Өнім параметрі
| Техникалық | Параметр | Ескертпелер |
| Шикізат | HDPE | Ол жаңа материалды немесе жоғары сапалы қайта өңделген материалды пайдалана алады |
| Құбыр диаметрі | 315-630 мм | 315-630 мм үшін теңшелген өлшем |
| Экструдер моделі | SJ120/36 | Диаметрі 120мм, L/D қатынасы 36:1 |
| Экструзия сыйымдылығы | 500 кг/сағ | Шикізат құрамдары мен процесс параметрлеріндегі шамалы ауытқулар |
| Негізгі қозғалтқыш қуаты | 160 кВт | Жаңашыл сервомотор |
| Өндіріс желісінің жылдамдығы | 0-3м/мин | Жиілік реттеледі |
| Жалпы орнатылған қуат | Шамамен 250 кВт | қосалқы жабдықтар мен жылу қуатын қоса алғанда |
| Қуатты тұтыну | Шамамен 130 кВт | Тұрақты өндіріс кезіндегі нақты қуат тұтынуы |
| Салқындату жүйесі | 9м вакуумды пішіндеу + 9м бүріккіш салқындату | PE құбырларының жақсы пішінделгеніне және толық салқындағанына көз жеткізіңіз |
| Кесу дәлдігі | ±1мм | Тұрақты ұзындықтағы жоңқасыз кесуді басқару қатесі |
| жұмыс кернеуі | 380В/50Гц (үш фазалы) | Тұтынушының талаптарына сәйкес теңшеуге болады |
| Құрылғының жалпы ұзындығы | Шамамен 36 метр |
|
Өнім мәліметтері
| 1. Материалды беру және кептіру: | Полиэтилен материалы экструдердің кептіру бункеріне вакуумды фидер арқылы автоматты түрде тасымалданады, онда материалдың ылғалдылығын 0,1%-дан төмен ұстау үшін ылғал жойылады, осылайша өнімнің сапасын қамтамасыз етеді. |
|
| 2. PE құбырлы экструдер: | Жүйе SJ120/36 жоғары тиімділігі бар бір бұрандалы экструдермен жабдықталған, оның құрамына 90 кВт қуатты үнемдейтін сервомотор (нәтижесінде қуат тұтынуды шамамен 20% қысқартады), тікелей жетекті беріліс қорабы (берілістің жоғары тиімділігін және жеңілдетілген техникалық қызмет көрсетуді қамтамасыз етеді), тозуға төзімді конструкциясы және correlrA3C бұрандалары бар. легирленген болат және дәл азотталған), тиімді инфрақызыл қыздыру катушкалары жүйесі және автоматтандырылған температураны басқару жүйесі (Omron жоғары дәлдіктегі температура реттегіші бар). Бұл күрделі құрамдас бөліктер жалпы өндіріс процесінде материалдың тұрақты балқуын, біркелкі экструзия қысымын және тұрақты өнім сапасын қамтамасыз етеді. |
|
| 3. Белгілеу сызығының экструдері: | SJ35 экструдер PE құбырларында таңбалау сызықтарын басып шығару үшін қолданылады. Ол тапсырыс берушінің ерекшеліктеріне байланысты бір таңбалау сызығын немесе бірнеше таңбалау сызығын жасауға қабілетті. |
|
| 4. Мамандандырылған PE құбыр қалып: | Қалып материалдың біркелкі экструзиясын қамтамасыз ету үшін қоржынмен немесе спиральды құрылымды қалып басымен жабдықталған. |
|
| 5. Вакуумдық калибрлеу цистернасы: | Экструдталған түтік дайындамалары қатаң өлшемдік дәлдік үшін вакуумдық адсорбция (0,06–0,08 МПа) арқылы жылдам калибрленеді. Көп аймақты вакуумды басқару және су айналымын салқындату мүмкіндігі бар тағамға арналған тот баспайтын болаттан жасалған резервуар жоғары жылдамдықтағы өндіріс кезінде дәйекті дөңгелектілікті, тегіс бетті және тығыз төзімділікті қамтамасыз етеді. |
|
| 6. Бүріккіш салқындату ыдысы: | Құбырларды жылдам, біркелкі салқындату үшін суды 20°C төмен ұстау үшін көп сатылы бүріккіш салқындатуды пайдаланады. Тот баспайтын болаттан жасалған конструкция коррозияға төзімділік пен ұзақ мерзімді тұрақтылықты қамтамасыз етеді. |
|
| 7. Тартатын тартқыш машина: | Біркелкі ұзындық пен тұрақты өндіріс үшін PE құбырларын тұрақты түрде тартады. Дәлдік бақылау деформацияның алдын алып, өлшемдік дәлдікті қамтамасыз ететін тұрақты кернеуді сақтайды. |
|
| 8. Планетарлық кескіш: | Кескіш шағын және орта диаметрлі PE құбырлары үшін арнайы оңтайландырылған тегіс, бұрғысыз жиектері бар автоматты бекітілген ұзындықты, чипсіз кесуге мүмкіндік береді. Оның дәл кесу механизмі дәйекті ұзындық дәлдігін қамтамасыз етеді және өндіріс кезінде материалдық қалдықтарды азайтады. |
|
| 9. Лазерлік баспа машинасы: | Құрылғы шығын материалдарын қажет етпей, лазерлік технологияны пайдалана отырып, нақты уақыт режимінде өнім сипаттамалары мен пакеттік ақпаратты көрсетеді. |
|
| 10. Жинақтаушы сөре: | Түрлі ұзындықтар/сақтау қажеттіліктері үшін реттелетін биіктігі/қабаттары бар дайын құбырларды автоматты түрде ретімен жинайды. Мықты жақтау + сырғанауға қарсы дизайн тұрақты жинақтауды және оңай өңдеуді қамтамасыз етеді, сақтау тиімділігін оңтайландырады. |
|
| 11. Электрлік басқару жүйесі: | Біздің электрлік компоненттеріміз ABB жиілік түрлендіргіштерін, Siemens/Schneider контакторларын, Omron температура реттегіштерін, Siemens PLC басқару жүйелерін және Innovance сервомоторларын қоса алғанда, халықаралық танымал жоғары сапалы брендтерді пайдаланады. |
|
Өнімді қолдану
1. HDPE (полиэтилен) құбырлары әлемдік деңгейде сұйықтықты тасымалдауға арналған өнімділігі жоғары шешімдер ретінде танылған
(1) өнеркәсіпте жетекші коррозияға төзімділік (химиялық заттарға, қышқылдарға және сілтілерге өтпейді)
(2) ағып кетпейтін жылумен балқытылған қосылыстар (ағызу қаупін болдырмайды)
(3) экологиялық таза улы емес композиция (ISO 14001 және тағамдық стандарттарға сәйкес)
(4) ұзартылған қызмет мерзімі (қалыпты жұмыс жағдайында соңғы 50 жылға сертификатталған)
2. Олардың әмбебаптығы оларды әртүрлі секторларда таңдаулы таңдау жасайды:
(1) тұрғын үй/коммерциялық сумен жабдықтау желілері
(2) қалалық кәріз және жаңбыр суларын бұру жүйелері
(3) ірі ауылшаруашылық суару жобалары
(4) химиялық заттарды, суспензияларды және сығылған ауаны тасымалдауға арналған өнеркәсіптік қолданбалар.
Yongte машинасының артықшылықтары - ізгілендірілген механикалық дизайн және берік сапа
Ондаған жылдар бойы тынымсыз инновациялар мен жоғары жетістіктерге деген мызғымас міндеттеме арқылы біздің компания пластикалық құбырлар жасау машиналарын жасауда беріктігі жоғары, тозуға төзімді материалдарды пайдалануды талап етеді. Бұл механизмдер жиі жұмыс істеуге байланысты тозуға және қоршаған ортаның ауыр жағдайларының коррозиялық әсерлеріне төзімділігіне кепілдік беру үшін мұқият соғу процестерінен және ауқымды, қатаң сапаны бағалаудан өтеді.
1. Энергияны үнемдейтін сервожетекті жүйе
Inovance брендінің сервомоторымен жабдықталған, дәстүрлі асинхронды қозғалтқышпен салыстырғанда қуатты 15-20% үнемдейді; дәл айналу моменті мен жылдамдықты басқару, төмен шу мен діріл, ұзақ қызмет ету мерзімі және төмен техникалық қызмет көрсету құны.
2. Толық автоматтандыру арқылы еңбек шығындарын 30% төмендету
Толық автоматты азықтандыру, интеллектуалды температураны бақылау, автоматты түрде бекітілген ұзындықты кесу және жинақтау ұшқышсыз негізгі өндіріс жұмысын жүзеге асырады. Біріктірілген PLC орталық басқаруы барлық өндіріс параметрлерін басқарады, жұмыс процесін жеңілдетеді және еңбек шығынын айтарлықтай азайтады.
3. Ауыр төзімді болат жақтау
Машина негізі қатты болат табақты CNC кесу және жылтырату, жақтаудың қызмет ету мерзімі 20 жылдан асады. Барлық материал мен сумен жанасу бөліктері тот пен коррозияны болдырмау үшін 304 баспайтын болатты пайдаланады.
4. Ультра тозуға төзімді бұранда және бөшке
Жоғары сапалы биметалдық бұранданы және SKD жабыны бар бөшкесін қабылдаңыз, қызмет ету мерзімі әдеттегі 38CrMoAlA легирленген болаттан жасалған бұрандалы бөшкеден 1,5-2 есе ұзағырақ, клиенттер үшін қосалқы бөлшектерді ауыстыру құнын азайтыңыз.
5. Стандартты халықаралық электрлік компоненттер
Барлық электр бөлшектері әлемге әйгілі брендтерді, анық белгілері бар ұқыпты орналастырылған сымдарды қабылдайды. Бүкіл электр шкафы қатаң қауіпсіздік сынағынан өтті, EN60204-1 және EMC EN61000 сериясының стандарттарына сәйкес келеді.
6. Жеткізу алдындағы сынақты және шетелге қызмет көрсетуді аяқтаңыз
Барлық машиналар тұрақты өнімділікке және тамаша құбыр сапасына кепілдік беру үшін жеткізілім алдында толық жұмыс сынағынан өтеді. Кәсіби инженерлік топ бүкіл әлем бойынша орнату, іске қосу және жұмысшыларды оқыту қызметін ұсынады.
Сәтті жағдайлар
Yongte жоғары сапалы, озық, инновациялық пластикалық құбыр машиналарын өндіруге арналған. Бұл машиналар салалық стандарттардан асатын шешімдерді жеткізу үшін озық материалтану, дәлдік инженерия және интеллектуалды басқару жүйелерін біріктіреді. Негізгі құрамдас бөліктерді (бұрандалы экструдерлер мен калибрлеу қондырғылары және өндіріс процестері сияқты) үздіксіз ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыстарға негізделген оңтайландыру арқылы Yongte компаниясының 315-630 мм PE құбырын жасау машинасы ішкі және халықаралық нарықтарда жоғары танымалдыққа қол жеткізді. Орнату Азия, Еуропа және Америкада кең таралған және тұтынушылардың қанағаттануы жоғары.
